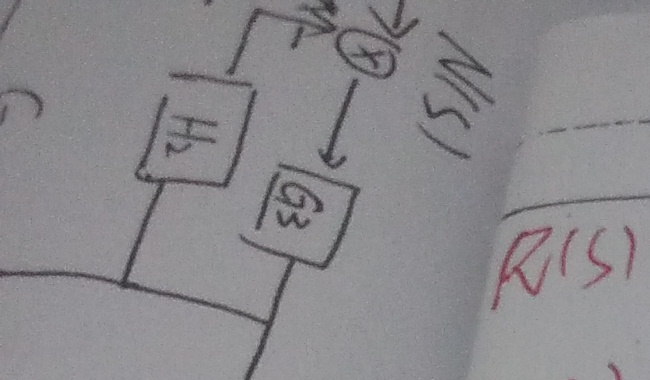

顶部左侧另有一处黑笔小框图（fig1），图中含方框标注"H"（下标看不清，疑似\(H_1\)）、"\(G_2\)"，右上有一个圆圈（比较符号/加法点），标注"\(N(S)\)"，图形被左边缘裁切、结构不完整。
页面右上角原件被折角遮挡，可见红笔字迹："\(R_V=4\)"，旁边一个红笔圆圈内写着"不予..."（后半被折角遮住，无法转写）。
六、（15分）
某单位负反馈系统的开环传递函数为
(1) 绘制 \(K>0\) 时的概略根轨迹，在图上标识根轨迹的渐近线。
(2) 计算根轨迹出射角（初始角），求根轨迹与虚轴相交的根轨迹增益；
解
极点 \(P_{j1}=0\)，\(P_{j2}=-1+j\)，\(P_{j3}=-1-j\)，无零点。
渐近线（原字迹"渐发"，疑为"渐近线"简写）：\(\varphi=\pm\dfrac{\pi}{3},\ \pi\)
交点（原字迹"交点"，图中写作"文点"）：
右侧另有一处（原字迹"鸽点"，疑为"求交点"类简写）：
（红笔标注"(该只1一)"，字迹潦草不确定原意）
由图可知：（黑笔字迹被红笔划掉一段，删除线覆盖"（\(\alpha,0\))连根"字样）
实轴上 \((-\infty,0)\) 在根轨迹上（原字迹此处也有删除线痕迹）

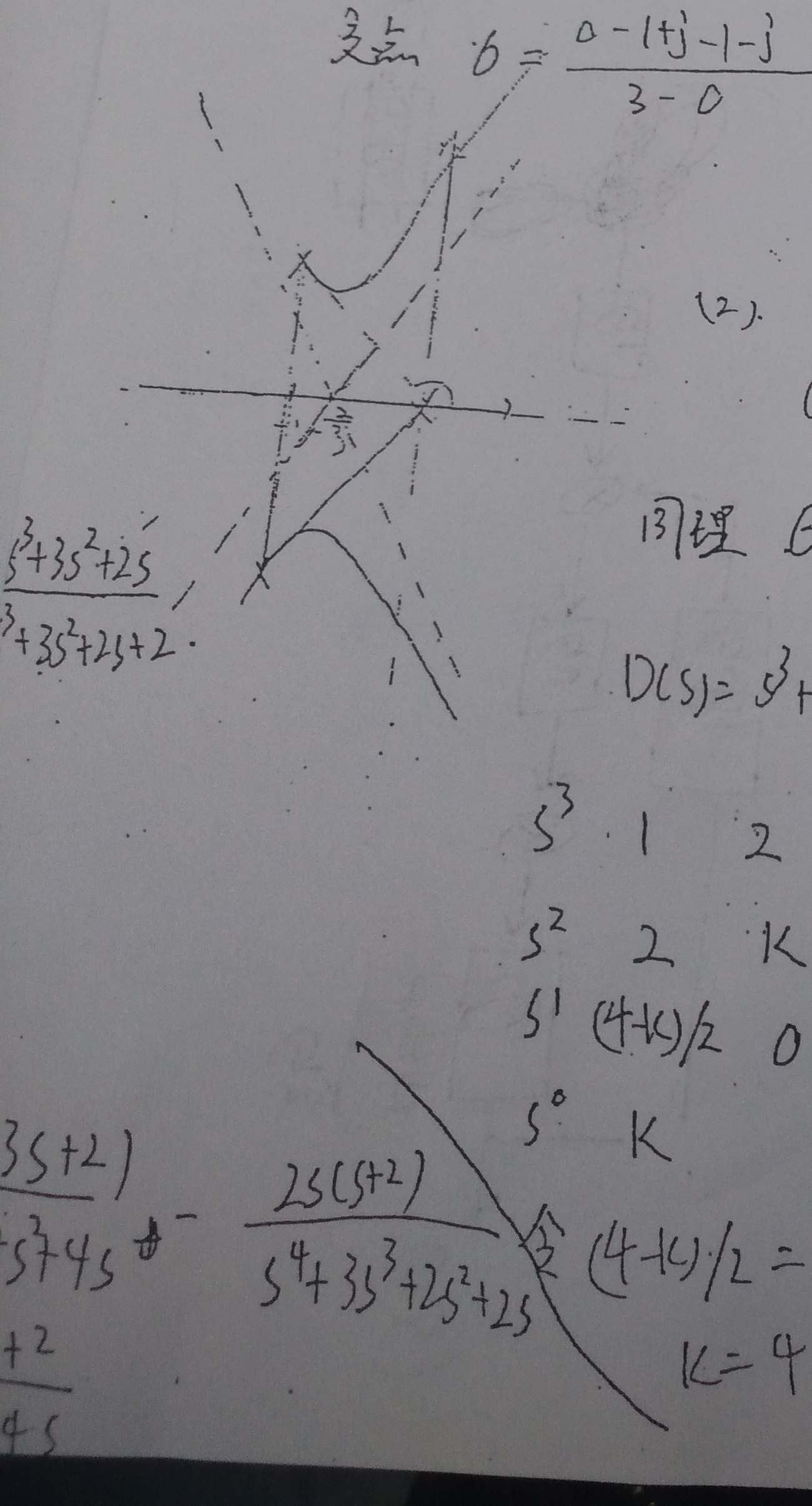

根轨迹渐近线图（手绘，含极点标记、渐近线虚线与实轴根轨迹段）：
图中另有红笔补充标注：\(n=3\)，\(m=0\)；\(P_1=0\)，\(P_2=-1+j\)，\(P_3=-1-j\)；以及局部放大的出射角演算图形：

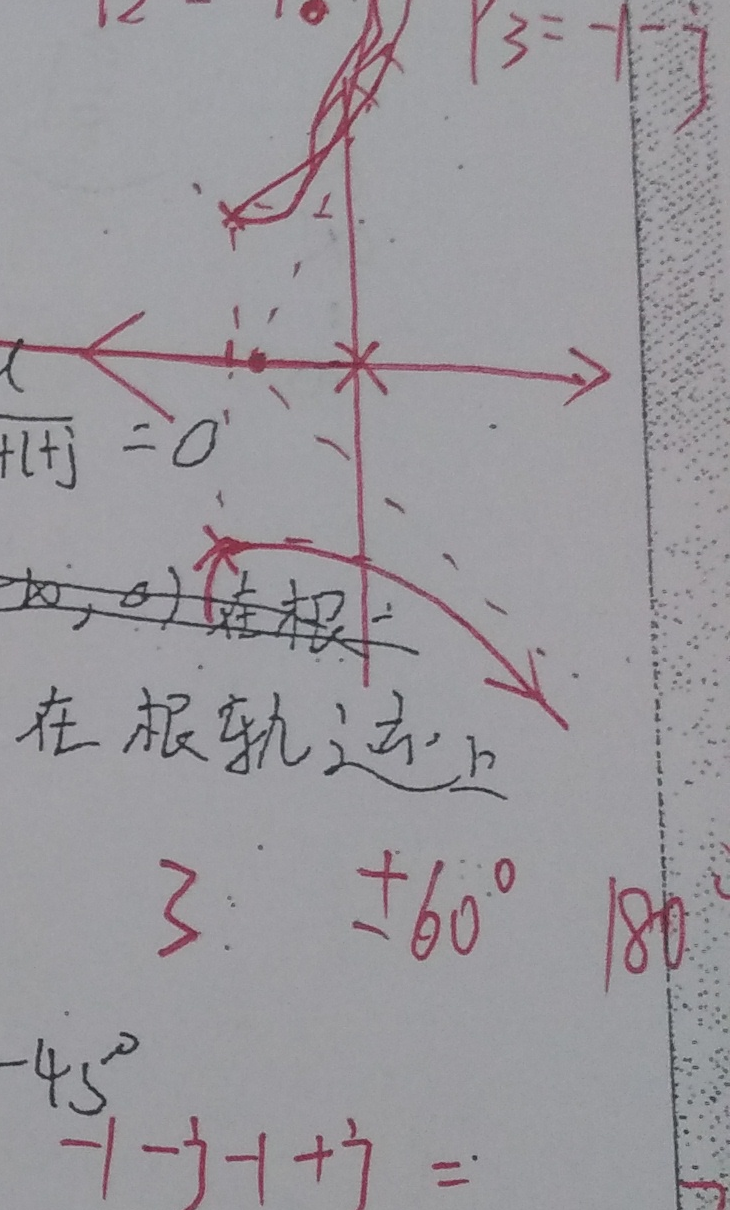

fig3中可见红笔角度标注："\(180°-135°\)"（"\(135°\)"处又被划掉改写为"\(90°\)"），以及"\(3\)"、"\(\pm60°\)"、"\(180\)"等字样；下方黑笔另写："\(-45°\)"、"$-1-j-1+j = \("（除以）"\)3$"（等式右侧未写完/被截断）。
(2)
同理 \(\Theta_{QX}=180°+135°+90°=45°\)（此行"\(180\)"处有涂改痕迹，改写数字看不清，右侧另有红笔小字"\(270°+1\)"、"\(\dfrac{135°}{405°}\)"，与主算式关系不确定）
劳斯表（Routh array）：
| \(s^3\) | \(1\) | \(2\) |
|---|---|---|
| \(s^2\) | \(2\) | \(K\) |
| \(s^1\) | \(\dfrac{4-K}{2}\) | \(0\) |
| \(s^0\) | \(K\) |
（红笔圈注：\(K=4\)）
左下角另有黑笔演算（与劳斯表并列，关系不完全明确，疑为求虚轴交点对应频率的辅助式）：
以及另一处：
（此处字迹与前一处劳斯表重复演算，推测为草稿重写）
红笔在劳斯表旁又写一遍：
| \(s^3\) | \(1\) | \(2\) |
|---|---|---|
| \(s^2\) | \(2\) | \(K\) |
| \(s\) | \(\dfrac{4-K}{2}\) | |
| \(s^0\) | \(K\) |
并圈注 \(\dfrac{4-K}{2}=0 \implies R=4\)（原字迹此处写作"\(R=4\)"并加圆圈，与上文"\(K=4\)"是否为同一含义不确定）
