北方工业大学

《自动控制原理I》课程试卷标准答案　A卷

2015年春季学期期末考试

开课学院：电气与控制工程　　考试方式：闭卷　　考试时间：120分钟

班级：_　　姓名：张国真（手写，不确定）　　学号：_

一、选择题（共20分,每题2分）

1. 下列选项哪个不能用于描述一个线性连续控制系统　b

a）微分方程　　　　　　b）差分方程

c）传递函数　　　　　　d）状态方程

2. 以同等精度元件组成的开环系统和闭环系统，其精度比较为：　a

a）闭环高　　b）开环高　　c）一样高　　d）相差不多

3. 比例微分环节作为校正装置，进行串联校正属于　b

a）滞后校正　b）超前校正　c）滞后超前校正　d）前面三个都不对

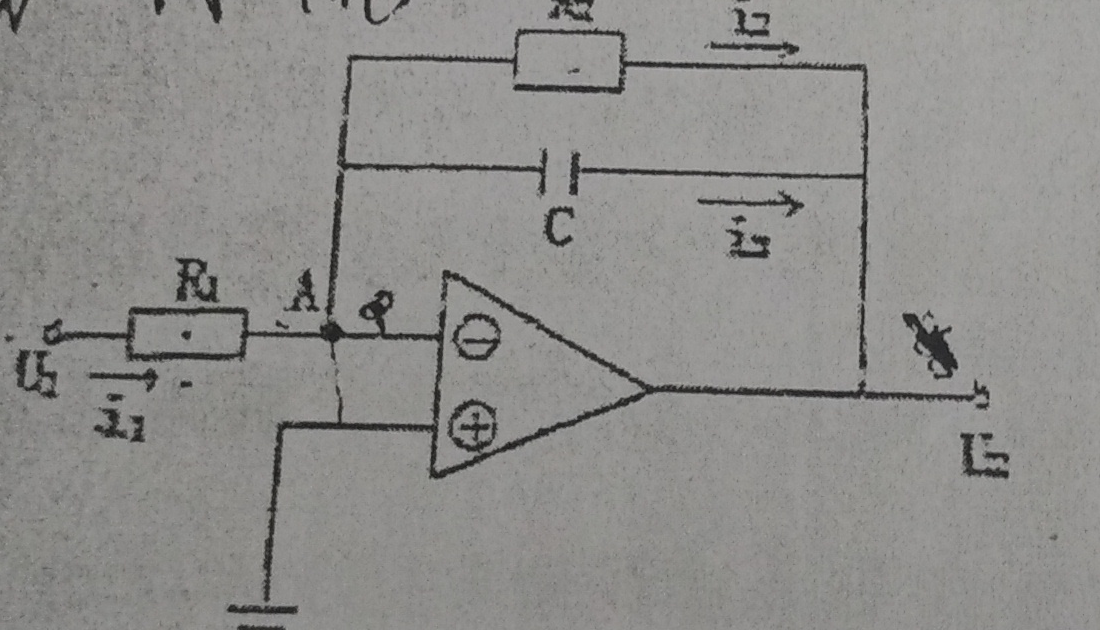

4. 下图所示电路的数学模型是　b　典型环节

（图旁手写批注，字迹模糊，暂录：儿刚的分　判解析）

a）积分环节　　　　　　b）惯性环节

c）比例积分环节　　　　d）一阶微分环节

5. 以下对Nyquist稳定判据的表述，正确的是　c

a）开环稳定的系统，半闭合曲线包围\((-1,j0)\)点时，闭环系统稳定；

b）反馈控制系统稳定的充要条件是半闭合曲线不穿过\((-1,j0)\)点

（本行末尾内容因照片下边缘截断，后续文字缺失）

（页面底部隐约可见"北方工业大学试卷　第__页"字样，字迹极淡，页码无法辨认；本页内容在此处被拍摄边界截断，可能有后续内容）
