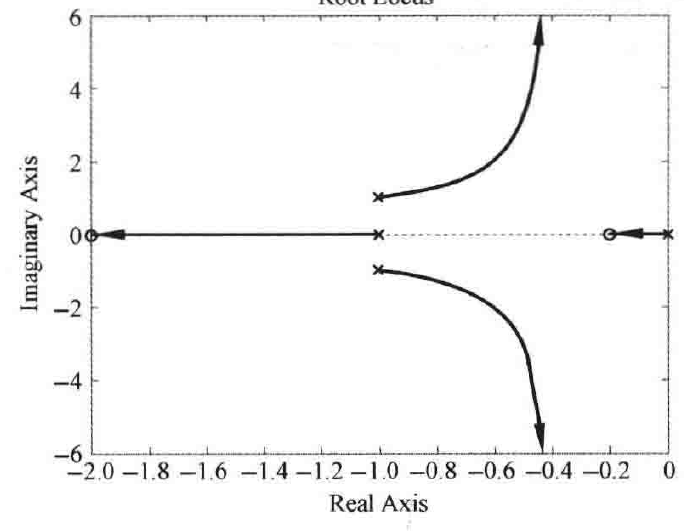

图 4-124 \(\tau=0.2\) 时,系统 根轨迹图(MATLAB)

图:自控原理题海_p209_fig1

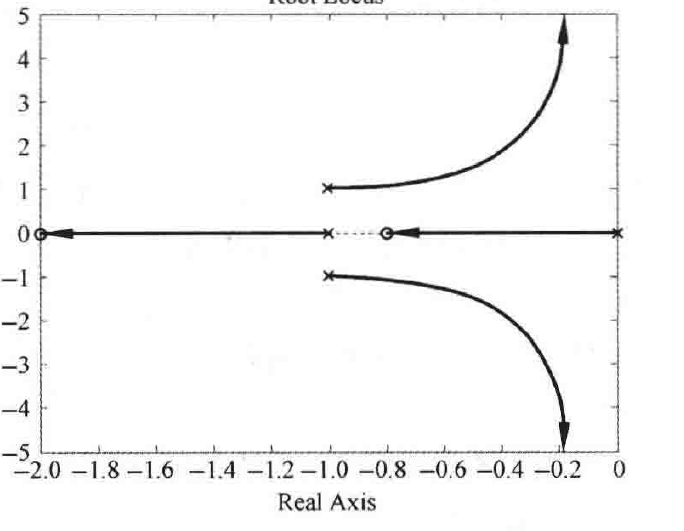

图 4-125 \(\tau=0.8\) 时,系统 根轨迹图(MATLAB)

图:自控原理题海_p209_fig2

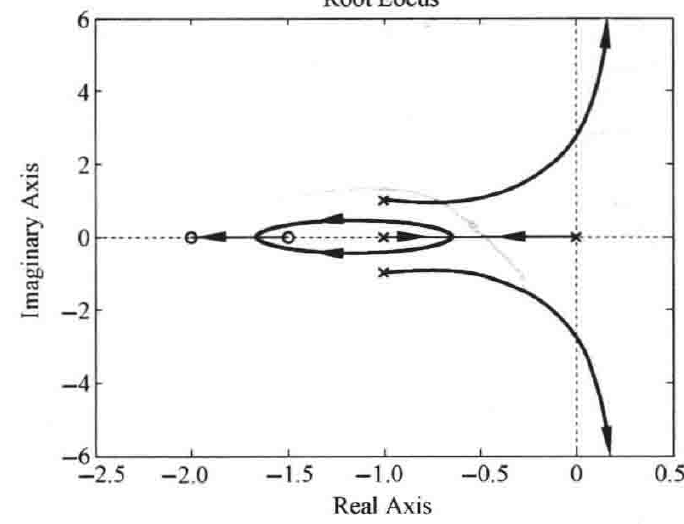

图 4-126 \(\tau=1.5\) 时,系统 根轨迹图(MATLAB)

图:自控原理题海_p209_fig3

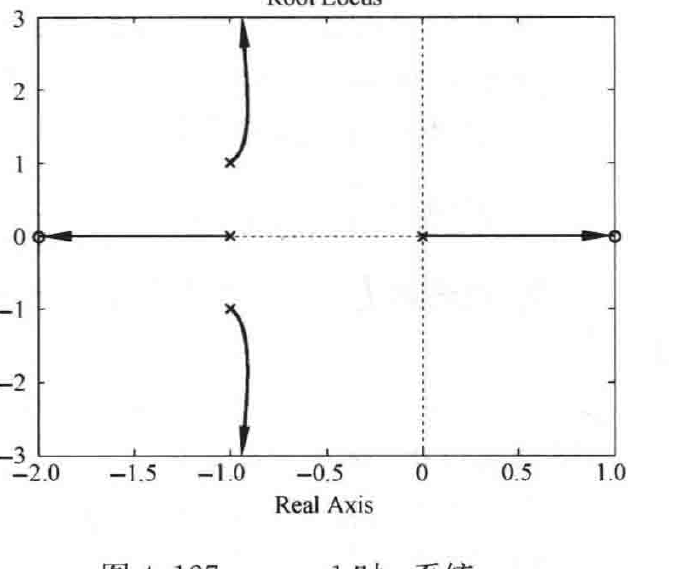

图 4-127 \(\tau=-1\) 时,系统 根轨迹图(MATLAB)

图:自控原理题海_p209_fig4

4-37 设系统如图 4-128 所示。已知闭环根轨迹通过(\(-0.65+\mathrm{j}1.07\))点,试概略绘制 \(K\)\(0\rightarrow+\infty\) 时系统的根轨迹。

图:自控原理题海_p209_fig5

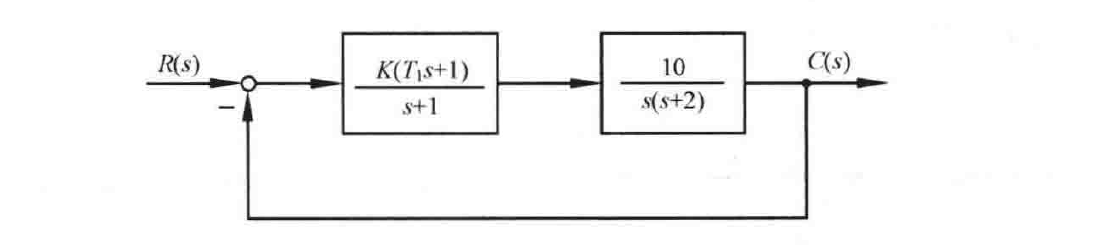

图 4-128 控制系统结构图

由控制系统结构图可知,系统的开环传递函数为

\[G(s)=\frac{10K(T_1s+1)}{s(s+1)(s+2)}=\frac{K^*(s+1/T_1)}{s(s+1)(s+2)}\]

其中根轨迹增益 \(K^*=10KT_1\)

由于闭环根轨迹通过点 \(s=-0.65+\mathrm{j}1.07\),且系统的开环极点为 \(p_1=0,p_2=-1,\)
