T=1;t=0:1:20;
sys1=tf([0.9817,0],[4,0.9817-4.0733,0.0733],T);
step(sys1,t); axis([0,20,0,1.2]); grid;
figure(2)
sys2=tf([9.817,0],[4,9.817-4.0733,0.0733],T);
step(sys2,t); grid;
(2)\(T\)对\(K\)值范围的影响。如果\(T\)待定,则有
令\(z=\dfrac{w+1}{w-1}\),得
列出劳斯表
| \(w^2\) | \(K(1-\mathrm{e}^{-4T})\) | \(8(1+\mathrm{e}^{-4T})-K(1-\mathrm{e}^{-4T})\) |
| \(w^1\) | \(8(1-\mathrm{e}^{-4T})\) | \(0\) |
| \(w^0\) | \(8(1+\mathrm{e}^{-4T})-K(1-\mathrm{e}^{-4T})\) |
可见,当\(0<K<\dfrac{8(1+\mathrm{e}^{-4T})}{1-\mathrm{e}^{-4T}}\)时,系统稳定。此时若\(T\)减小,则\(K\)值范围将增大。

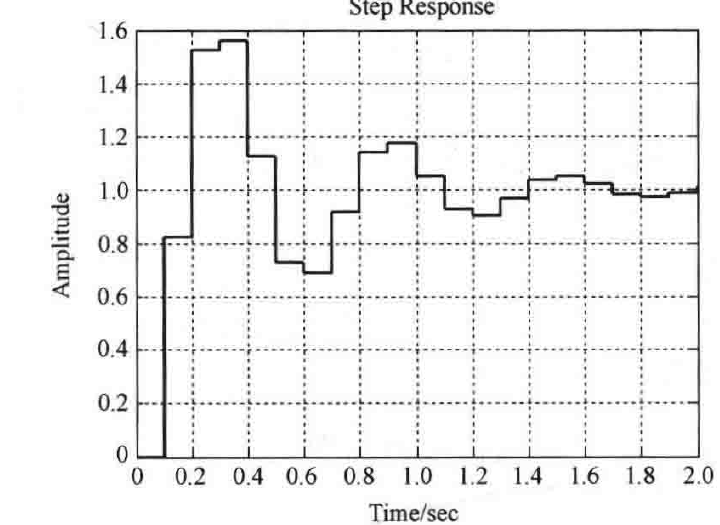

图7-39 \(T=0.1,K=10\)时系统的 单位阶跃响应(MATLAB)
当\(K=10,T=1\)时系统不稳定,阶跃响应曲线如图7-38(b)所示;而当\(T=0.1\)时,使系统稳定的\(K\)值范围为\(0<K<40.75\),取\(K=10\),系统单位阶跃响应曲线如图7-39所示。
MATLAB文本:exe730b.m
T=0.1;t=0:0.1:2;
sys=tf([10(1-exp(-0.4)),0],[4,6-14exp(-0.4),4*exp(-0.4)],T);
step(sys,t); grid;
7-31 设采样系统的结构图如图7-40所示。(1)试求系统在参考输入\(r(t)\)和扰动输入\(n(t)\)作用下的总输出响应\(C(z)\);(2)若要求系统输出能充分反映输入,并尽可能少受扰动的影响,在理论上对\(D_1(z)\)、\(D_2(z)\)有何要求?(3)求\(\mathscr{Z}\left[\dfrac{1-\mathrm{e}^{-Ts}}{s}\cdot G_1(s)G_2(s)\right]\),其中\(G_1(s)=\dfrac{\mathrm{e}^{-0.2s}}{s+1}\),\(G_2(s)=\dfrac{1}{s}\),采样周期\(T=1\)。
解 (1)总输出响应\(C(z)\)。由于
于是
