3、非线性系统结构图如图所示,非线性环节的描述函数为\(N_1(A) = \dfrac{4M}{\pi A}\)

\(G_1(s) = \dfrac{1}{s(s+1)(s+3)}\)\(G_2(s) = 0.5s\)\(G_3(s) = K(K>0)\)

(1)试说明系统存在自振;

(2)当\(\omega = 2\)时求参数\(K\)和振幅\(A\)

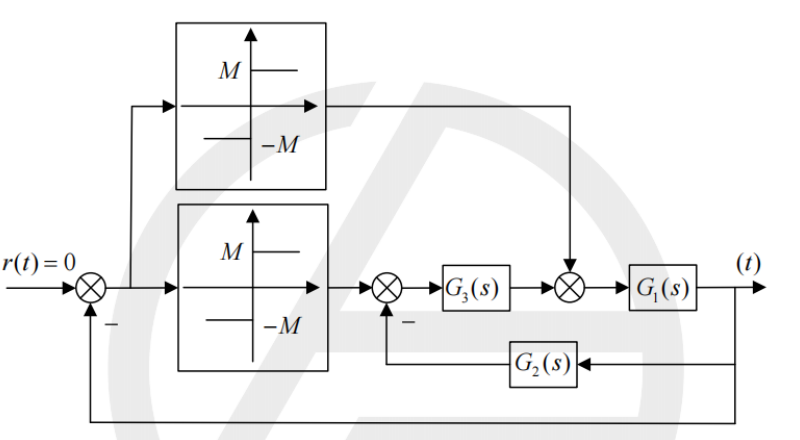

图:结构图
