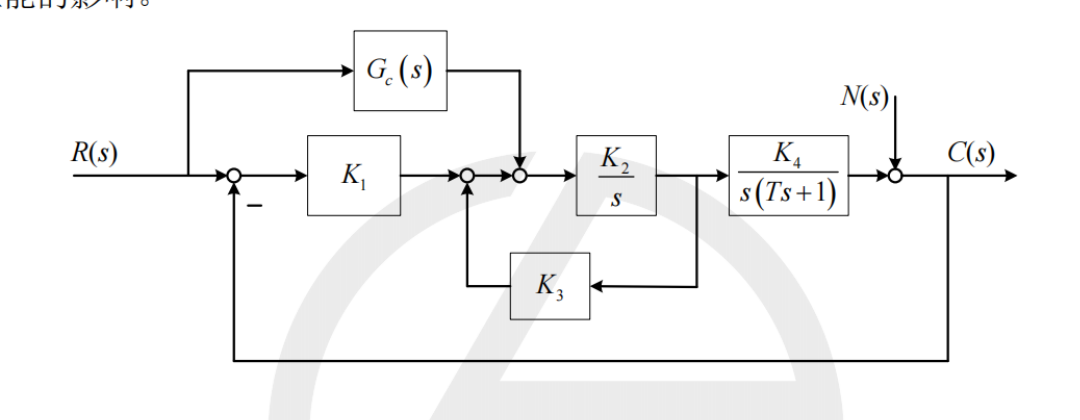

2、控制系统结构图如图所示,(哈工程,2022)

(1)计算扰动\(n(t)=t\)引起的误差;

(2)设\(G_c(s)=\dfrac{K_3}{K_4}s\),计算系统在输入信号\(r(t)=t\)作用下的稳态误差,并分析环节\(G_c(s)=\dfrac{K_3}{K_4}s\)对系统性能的影响。

图:26BUFF自控基础习题集做题本_p028_fig1
