图:图4-111

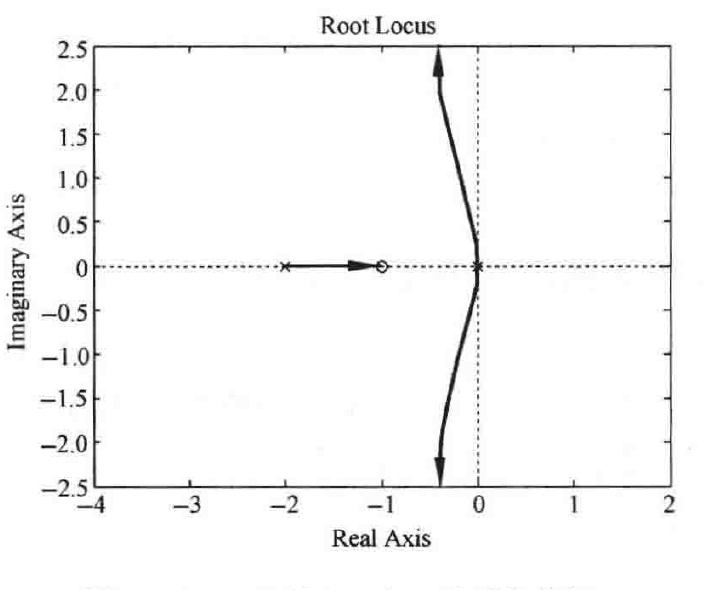

图 4-111 \(K^*\)\(0\to+\infty\) 时系统常规根轨迹图(MATLAB)

图:图4-112

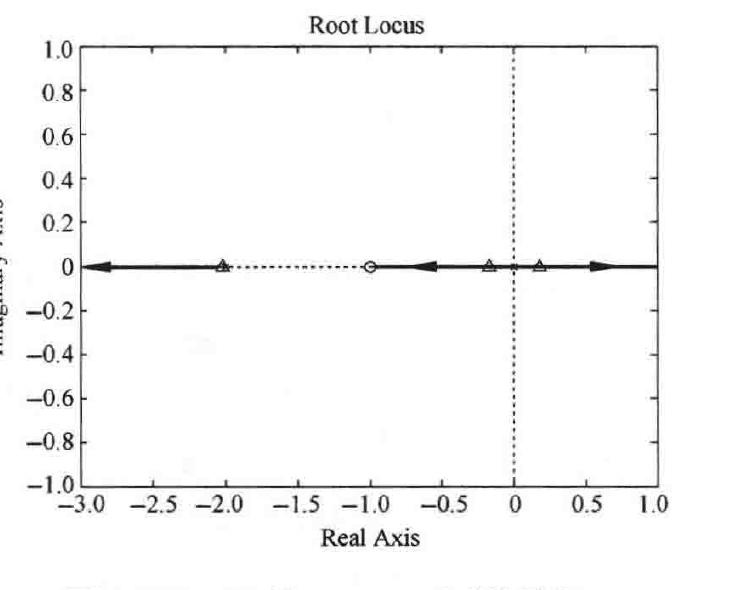

图 4-112 \(K^*\)\(-\infty\to0\) 时系统零度根轨迹图(MATLAB)

4-33 设系统开环传递函数

\[G(s)=\dfrac{\dfrac{1}{a}s-1}{s^3+s^2+\dfrac{s}{(1+a)^2}-1}\]

试绘制 \(a\)\(0\to+\infty\) 时系统的概略根轨迹。

 根据系统的开环传递函数可得系统的闭环特征方程为

\[D(s)=s^3+s^2+\left[\dfrac{1}{(1+a)^2}+\dfrac{1}{a}\right]s-2=0\]

等效开环传递函数为

\[G_1(s)=\dfrac{K^*s}{s^3+s^2-2}=\dfrac{K^*s}{(s-1)(s+1-j)(s+1+j)}\]

其中,\(K^*=\dfrac{1}{(1+a)^2}+\dfrac{1}{a}\)

\(a\)\(0\to+\infty\) 时,\(K^*\)\(+\infty\to0\)

因此欲要概略绘制 \(a\)\(0\to+\infty\) 时系统的根轨迹图,即概略绘制 \(K^*\)\(+\infty\to0\) 时等效系统的根轨迹图。

先考虑 \(K^*\)\(0\to+\infty\) 时等效系统的概略根轨迹,然后通过反向,可得 \(K^*\)\(+\infty\to0\) 时等效系统的根轨迹图,即可得 \(a\)\(0\to+\infty\) 时系统的根轨迹图。

① 根轨迹的分支和起点与终点:由于 \(n=3,m=1,n-m=2\),故根轨迹有三条分支,其起点分别为 \(p_1=1,p_2=-1+j,p_3=-1-j\),其终点分别为 \(z_1=0\) 和无穷远处。

② 实轴上的根轨迹分布区:\([1,0]\)

③ 根轨迹的渐近线:\(\sigma_a=\dfrac{-2+1}{2}=-0.5\)\(\varphi_a=\pm\dfrac{\pi}{2}\)

④ 根轨迹的起始角:

\[\theta_{p_1}=180°+\varphi_{z_1p_1}-\theta_{p_2p_1}-\theta_{p_3p_1}=180°\]
\[\theta_{p_2}=180°+\varphi_{z_1p_2}-\theta_{p_1p_2}-\theta_{p_3p_2}\]
