C、系统是否符合叠加原理
D、系统数学模型是不是可以表示成动态结构图
7、一阶系统的闭环极点越靠近S平面原点，则A
A、响应速度越慢 B、准确性越低 C、响应速度越快 D、准确度越高
8、线性系统一定存在以下关系：C
A、\(t_p > t_s\) B、\(\omega_d > \omega_n\) C、\(W_r\)谐振频率 D、\(t_s \propto (1/\omega_c)\)
9、欠阻尼二阶线性系统的\(\xi,\omega_n\)都与B
A、\(\omega_d\)无关 B、\(\omega_d\)有关 C、\(M_r\)有关 D、\(M_r\)无关
10、以下表述错误的是：A
A、非线性系统总会有一个频率和振幅保持不变的自激振荡状态。
B、非线性系统接受频率为10Hz的信号输入，系统输出不仅仅仅是10Hz信号，还有20Hz、30Hz等高频信号。
C、非线性系统不符合叠加原理。
D、非线性系统的稳定性问题不仅取决于系统参数和结构，还要受到初始状态、输入信号等因素的影响
二、(10分)、已知某系统开环传递函数
\[G(s) = \dfrac{K}{(T_1 s - 1)(T_2 s + 1)(T_3 s + 1)}\]

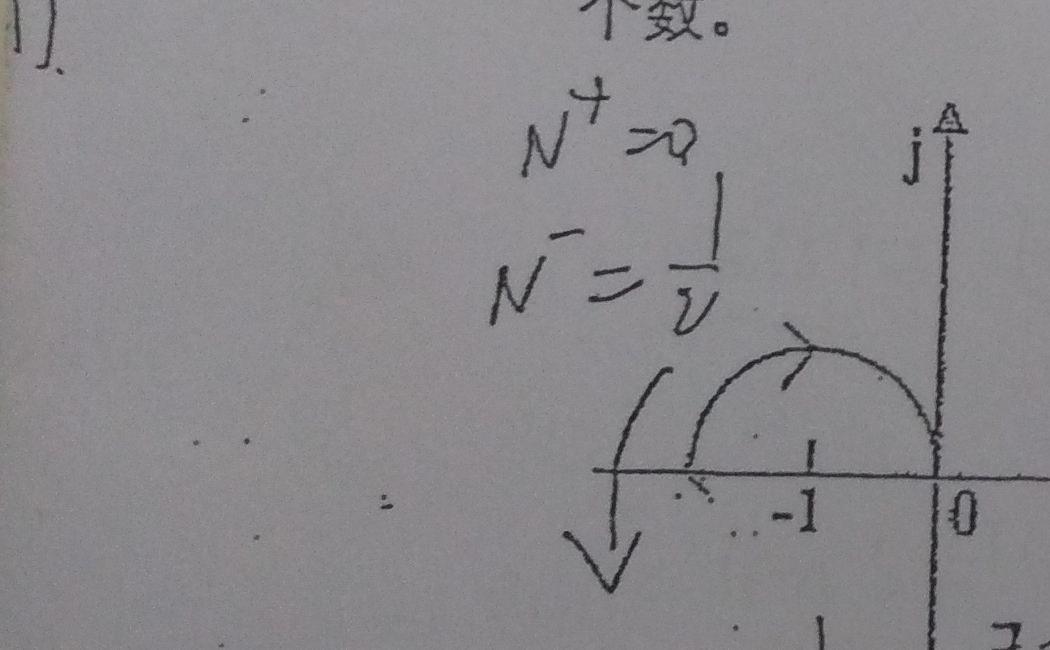

参数\(K,T_1,T_2,T_3>0\)，其系统开环幅相曲线如下图所示。试根据Nyquist稳定判据判断对应的闭环系统的稳定性。若系统不稳定，确定其不稳定的闭环极点个数。
