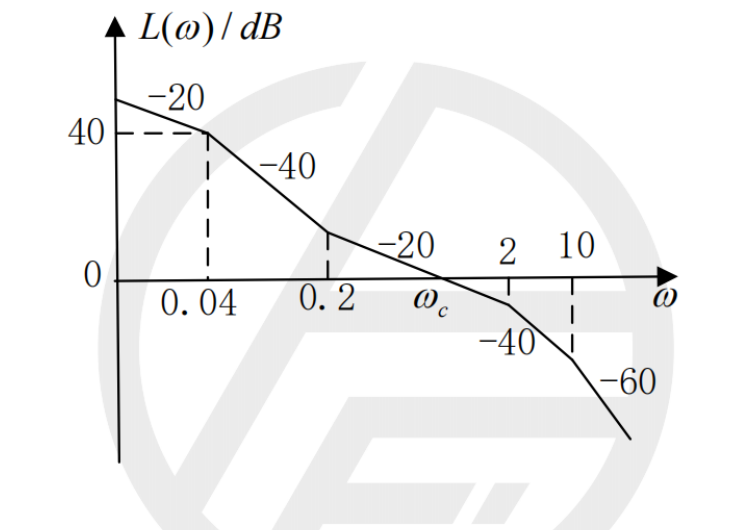

2、某单位负反馈的最小相角系统,其开环对数幅频特性曲线如图所示:
(1)写出系统的开环传递函数 \(G(s)\);
(2)计算系统的截止频率 \(\omega_c\) 和相角裕度 \(\gamma\);
(3)当输入信号 \(r(t) = 1 + \dfrac{t}{2}\) 时,计算系统的稳态误差。

2、某单位负反馈的最小相角系统,其开环对数幅频特性曲线如图所示:
(1)写出系统的开环传递函数 \(G(s)\);
(2)计算系统的截止频率 \(\omega_c\) 和相角裕度 \(\gamma\);
(3)当输入信号 \(r(t) = 1 + \dfrac{t}{2}\) 时,计算系统的稳态误差。
